D型多級離心泵

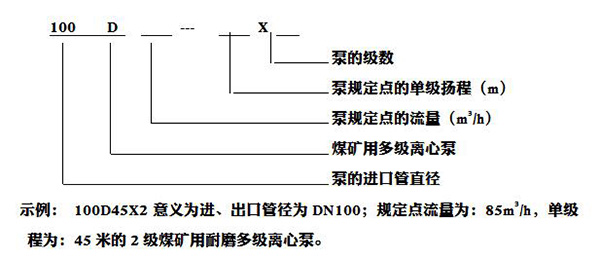

D、MD型泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。改變?nèi)~輪密封環和軸套等零件的材料，也可用于汲送腐蝕性的介質。液體的最高溫度不得超過80℃，介質密度小于1.02X10³kg/m³,適合于礦山排水，工廠及城市生活、消防給水之用。
多級離心泵的執行標準
   GB/T5657-2015《離心泵技術條件(Ⅲ類)》
   MT/T114-2005《煤礦用多級離心泵》
多級離心泵的運行條件
D、MD型煤礦用多級離心泵使用于煤礦輸送固體顆粒含量不大于1.5%，粒度小于0.5毫米的中性礦井水及類似的其他污水，水的溫度不高于80℃。
多級離心泵的性能范圍
流量：3.5~750m³/h                  揚程：54~1203m






1、 結構特征與工作原理
2.1總體結構：

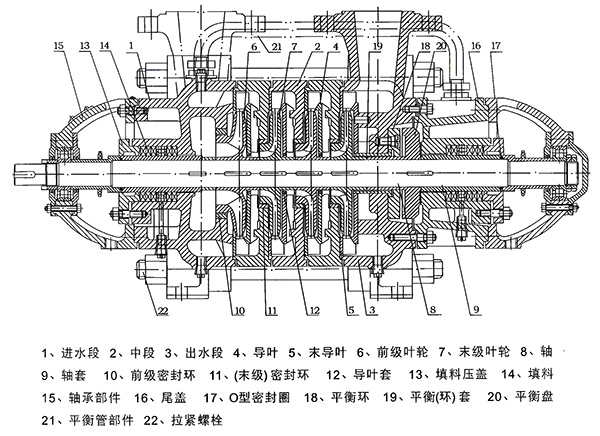

在出水段上垂直向上，用拉緊螺栓將泵的吸入段、中段、吐出段聯成一體，揚程可根據使用需要增減水泵的級數；泵的總體結構及零部件組成見（圖一）。
2.2主要零部件的結構、工作原理
2.2.1 水泵的主要零件：進水段、出水段、導葉、出水段導葉、中段、葉輪、軸、軸套、密封環、平衡環、平衡盤、尾蓋等；轉子由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由滾動軸承支撐，軸承采用油脂潤滑。
2.2.2 泵的工作室由進水段、中段、導葉、出水段導葉、出水段和尾蓋共同形成，液體沿軸向單側進入，泵工作時產生的軸向力由平衡盤來平衡。
2.2.3  a、軸封：采用軟填料密封，填料的松緊程度必須適當，以液體能一滴一滴的滲出為宜。
b、傳動：泵通過彈性聯軸器由電機直接驅動；從電機方向看，泵為順時針?lè)较蛐�轉。
c、密封環：防止水泵中高壓水漏回進水部位，磨損后可更換。
d、平衡盤：位于出水段與尾蓋之間，用于平衡軸向力。
e、平衡環、平衡套：固定在出水段上，他們與平衡盤共同組成平衡裝置。
f、軸套：在兩填料室處，磨損后可更換。
2.3工作原理：
   泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使需要數量的液體，由吸入池經泵的過流部件送到要求的高處或要求壓力的地方。
